Tiristor, triac, diac

Tiristor, Triac, Diac

Diac

Es un componente electrónico que está preparado para conducir en los dos sentidos de sus terminales, por ello se le denomina bidireccional, siempre que se llegue a su tensión de cebado o de disparo (30v aproximadamente, dependiendo del modelo).

Símbolo del diac

Estructura interna de un diac

Triac

El TRIAC es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento. El TRIAC puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.



Características generales

•  La corriente puede pasar en ambas direcciones.
•  Adecuados para convertidores de conmutación forzada en aplicaciones de potencia intermedia y alta.
• Control del encendido por corriente de puerta (pulso). No es posible apagarlo desde la puerta.
•  Pueden apagarse con un pulso de señal negativo.

Tiristor

El tiristor  es una familia de componentes electrónicos constituido por elementos semiconductores que utiliza realimentación interna para producir una conmutación.¹​ Los materiales de los que se compone son de tipo semiconductor, es decir, dependiendo de la temperatura a la que se encuentren pueden funcionar como aislantes o como conductores. Se emplea generalmente para el control de potencia eléctrica.



CIRCUITOS COMBINACIONALES

 CIRCUITOS DIGITALES COMBINACIONALES

Se denomina sistema combinacional o lógica combinacional a todo sistema digital en el que sus salidas son función exclusiva del valor de sus entradas en un momento dado, sin que intervengan en ningún caso estados anteriores de las entradas o de las salidas. Las funciones estan compuestas por operadores OR ,AND NAND XOR Se pueden representar íntegramente mediante una tabla de la verdad. Por tanto, carecen de memoria y de retroalimentacion Entre los circuitos combinacionales

Entre los circuitos combinacionales clásicos tenemos:

Enelectronica digital la lógica combinacional está formada por ecuaciones simples a partir de              las   operaciones básicas del algebra de

Tabla de verdad del circuito combinacional mostrado

Lógica digital

Lógica digital

Estudiaremos componentes de circuitos que modifican la corriente eléctrica y que le aplica el tratamiento de la información

señales:(sistema binario)

-verdaderas 1 activas

-falsas 0 inactivas

tipos de secuencias lógicas

OR AND NOT XOR NAND NOR

La función NOT siempre tiene una única entrada

tablas de la verdad

presenta una columna para cada entrada y la salida para las combinaciones en otra columna a la derecha

enlace a foto y parte de la información

Diodos y transistores de potencia

Diodos de potencia y transistores de potencia

•  Los Diodos de potencia es un componente electrónico ampliamente utilizado en la electrónica de potencia. A diferencia de los diodos de baja potencia estos se caracterizan por ser capaces de soportar una alta intensidad con una pequeña caída de tensión en estado de conducción y en sentido inverso, deben ser capaces de soportar una fuerte tensión negativa de ánodo con una pequeña intensidad de fugas.

Aplicaciones

• Fuentes conmutadas.
• Convertidores.
• Diodos de libre circulación.
• Cargadores de baterías

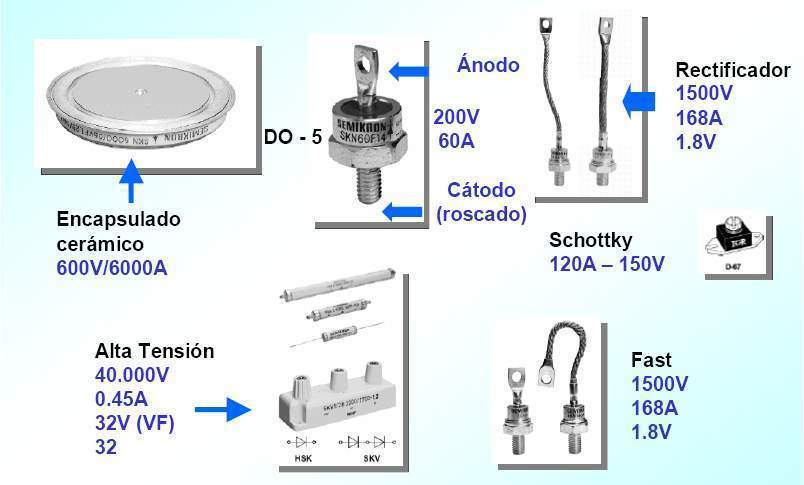

Tipos de diodos de potencia e información:

Transistores de potencias

• El funcionamiento y utilización de los transistores de potencia es idéntico al de los transistores normales, teniendo como características especiales las altas tensiones e intensidades que tienen que soportar y, por tanto, las altas potencias a disipar.

Vídeo de transistores:

Circuitos integrados de puertas lógicas

Circuitos integrados de puertas lógicas

• Las puertas lógicas son circuitos electrónicos capaces de realizar operaciones lógicas básicas.

• En apariencia las puertas lógicas no se distinguen de otro circuito integrado cualquiera. solo los códigos que llevan escritos permiten distinguir las distintas puertas lógicas entre si o diferenciarlas de otro tipo de integrados.

             Vídeo de explicación:

Inductancias y Bobinas

Inductancias y Bobinas

Inductancias : Se define como la oposición de un elemento conductor (una bobina) a cambios en la corriente que circula a través de ella. También se puede definir como la relación que hay entre el flujo magnético (Φ) y la corriente y que fluye a través de una bobina.

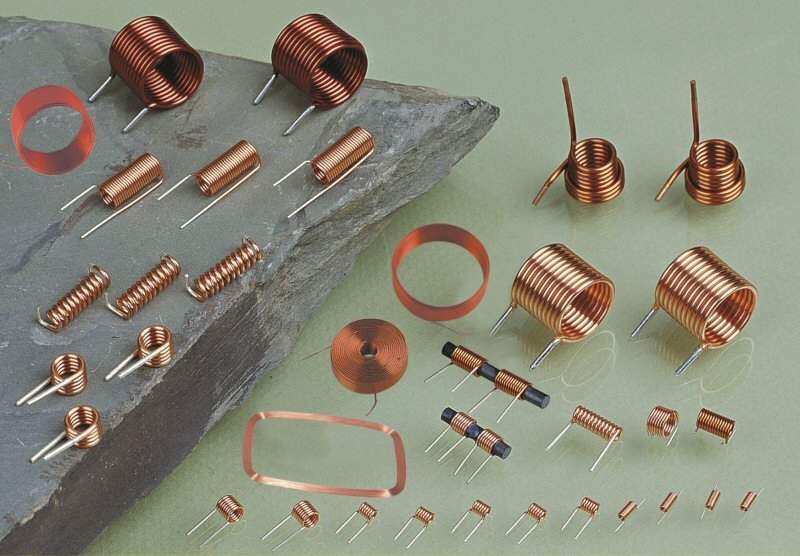

Enlace de la imagen : https://www.ecured.cu/images/8/8a/Inductancias.jpg

Bobinas : Una bobina o inductor es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la autoinducción, almacena energía en forma de campo magnético.

Breve vídeo donde explica el funcionamiento de la bobinas:

Usos de la bobina:

• Electroválvula
• Rele / Contactór
• Motor eléctrico / Generador
• Interruptor Diferencial
• Sensor inductivo
• Freno eléctrico
• Transformador eléctrico
• Bobina de ignición
• Timbre

Condensadores

Condensadores

El condensador es un elemento capaz de almacenar energía eléctrica,tiene dos placas el condensador que son las dos placas conductoras separadas por un material die-eléctrico.

Tipos de Condensadores:

Creador de Imagen: http://electronica.ugr.es

1. Electrolíticos
2. Electrolíticos de tántalo o de gota
3. Poliéster metalizado MKT
4. Poliéster
5. Poliéster tubular
6. Cerámico “de lenteja” o “de disco”
7. Cerámico “de tubo”

• La capacidad eléctrica es la propiedad para mantener una carga eléctrica.
• El mas conocido en el que almacena mucha energía es el condensador.
• La diferencia entre la tensión son las placas del condensador y la carga eléctrica:

• C:Es la capacidad
• Q:Es la carga eléctrica alamacenada
• V:Tensión

La corriente Eléctrica:

• C:Es la capacidad
• A:Área de placas(metros cuadrados)
• ε:Permitividad
• D:Separación de placas(en metros)

Para almacenar la carga de un condensador mediante dos placas separadas por un material die-eléctrico,las cargas se cargan eléctrica-mente cuando conectamos por ejemplo una(pila).Mediante las dos placas hay una tensión para soltar esa carga cuando lo conectamos a un receptor de salida.

La Carga Condensador:

Un condensador no se descarga al instante porque su carga no es instantánea:

• El tiempo del condensador y de la resistencia lo que hace mas difícil el paso de la corriente eléctrica al condensador(cuanto mayor sea,sera mayor el tiempo de carga)
• Los electrones van circulando por el circuito irán mas lentos al condensador porque esta la resistencia de por medio.

"No se recomienda cargar un condensador directamente sin resistencia,porque la corriente de carga puede ser muy alta y podría dañar el condensador en si"

                         La Descarga del Condensador:

• Cambiamos la posición del conmutador de (R1 a R2) y la descarga se descargara en "R2" (que es la resistencia de salida)
• Igual que el conmutador R1 ahora R2 se descargara en R2 en vede en R1
• Es lo mismo (R1 que R2),tan solo hemos cambiado la posición de descarga.

Y si ponemos una lampara a "R2" podríamos controlar el tiempo que estará encendida la lampara,el tiempo que dure de la descarga a través de "R2" de la lámpara.

Códigos de un Condensador:

Los condensadores tienen unos códigos para calcular el valor de su (capacidad):

Condensadores en Serie:

La suma de las tensiones que es la total de los dos condensadores:

• Vt=V1+V2; es la imagen es "V"(Vab)
• La capacidadde todo el circuito (la total) en serie de los condensadores:

          1/C=1/C1+1/C2+1/C3...

                              Condensadores en paralelo:

• En paralelo la formula seria la siguiente:

          V=V1=V2=V3...

• La carga total de todos los condensadores que aya en el circuito:

          Ct=C1+C2+C3...
